TP Percobaan 1 kondisi 14



 1. Kondisi [kembali]

Modul 2 Percobaan 1 Kondisi 14

Tambahkan Buzzer sebagai input. Sehingga input yang tersedia adalah LED dan Buzzer

2. Gambar Rangkaian dan Simulasi [kembali]

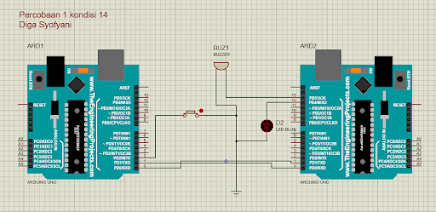

Rangkaian Sebelum disimulasikan :

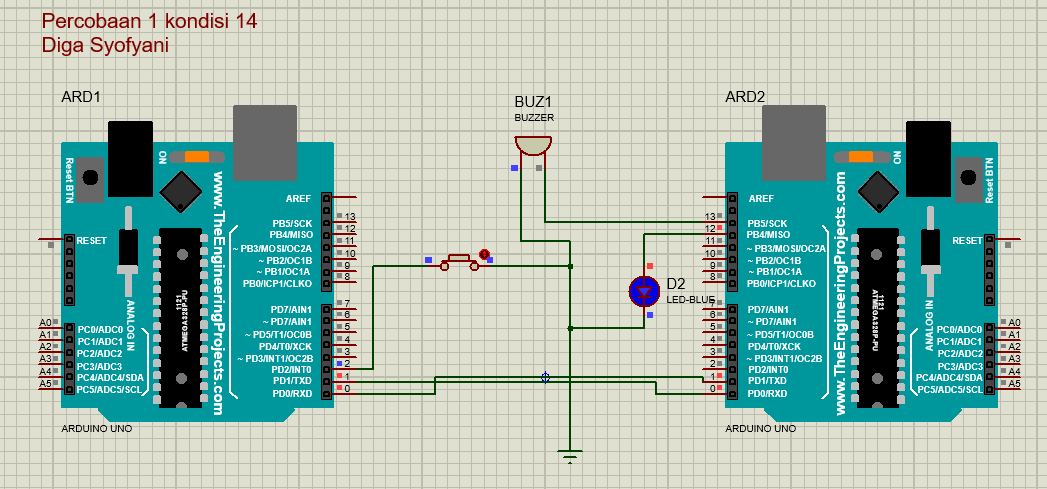

Rangkaian Setelah disimulasikan :










Pada rangkaian percobaan 1 kondisi 14 ini terdiri atas 2 buah komponen arduino uno yang mana arduino pertama dimasukkan listing program yang berfungsi sebagai master dan arduino kedua dimasukkan listing program berupa slave yang mana  dilakukan dengan  komunikasi UART (Universal asynkron received transmition) antara 2 buah arduino, yang mana pin  Tx (pin 1) pada arduino Master dihubungkan dengan pin Rx (pin 0) pada arduino Slave dan pin Tx (pin 1) pada arduino Slave dihubungkan dengan pin Rx (pin 0) pada arduino Master. lalu kedua komponen dihubungkan yang mana pin 2 nya dihubungkan dengan push button yang terhubung ke buzzer pada pin 13 dan LED yang terhubung pada pin 12 (MISO ) arduino kedua (slave). yang mana setelah kedua arduino ini dimasukkan listing program master dan slave maka rangkaian akan berjalan , saat button ditekan/berlogika 1 maka output yang dihasilkan adalah buzzer berbunyi dan LED akan menyala karena data akan ditransfer oleh Tx master yang berfungsi sebagai pengirim data ke Rx (Penerima data), sedangkan jika button tidak ditekan maka akan berlogika low/1 sehingga Buzzer tidak berunyi dan LED akan mati.


Download File HTML (klik disini)
Download File Rangkaian (klik disini)
Download Vidio Simulasi (klik disini)
Download Program Master (klik disini)
Download Program Slave(klik disini)
Download Datasheet Resistor (klik disini)
Download Datasheet LED (klik disini)
Download Datasheet Arduino (klik disini)
