1. Tujuan[kembali]

  • Untuk menyelesaikan tugas elektronika yg diberi oleh bapak Darwison,M.t
  • Untuk memahami  materi sub-chapter 14.1
  • Menyelesaikan masalah yang berhubungan dengan materi sub-chapter 14.1


 2. alat dan bahan[kembali]

Alat Yang Digunakan

a. Batteray

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.



Bahan Yang Digunakan

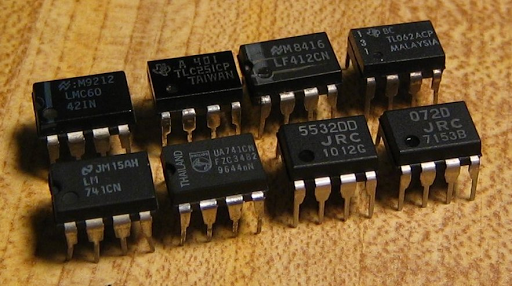

b. OP-AMP


Penguat operasional atau yang biasa disebut op-amp merupakan suatu jenis penguat elektronika dengan sambatan arus searah yang memiliki bati sangat besar dengan dua masukan dan satu keluaran. Penguat operasional pada umumnya tersedia dalam bentuk sirkuit terpadu dan yang paling banyak digunakan adalah seri 741.

c. Resistor



            Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika. Cara menghitung nilai dari resistor yaitu dengan melihat warna pita dari resistor tersebut. Umumnya resistor memiliki 4 sampai 6 pita.





3.Dasar teori[kembali]


Chapter 14. Operational Amplifiers

14.1 Introduction Operational Amplifiers

            Penguat operasional, atau op-amp, adalah penguat diferensial dengan gain yang sangat tinggi impedansi masukan tinggi dan impedansi keluaran rendah. Kegunaan khas dari penguat operasional adalah untuk memberikan perubahan tegangan amplitudo (amplitudo dan polaritas), osilator, sirkuit filter, dan berbagai jenis sirkuit instrumentasi. Sebuah op-amp yang berisi sejumlah tahapan penguat diferensial untuk mencapai tegangan yang sangat tinggi


Gambar 14.1 menunjukkan sebuah op-amp dasar dengan dua masukan dan satu keluaran sebagai hasil menggunakan tahap masukan penguat diferensial. setiap masukan keluaran polaritas (atau fase) yang sama atau berlawanan, tergantung pada apakah sinyal diterapkan ke masukan plus (+) atau minus (-)




-Input Berujung Tunggal



-Input Berujung Ganda (Diferensial)

        Selain menggunakan hanya satu masukan, memungkinkan untuk menerapkan sinyal pada setiap masukan - ini menjadi operasi berujung ganda. Gambar 14.3a menunjukkan input, Vd, diterapkan di antara input terminal dua (ingat bahwa tidak ada input yang berada di ground), dengan output yang berada dalam fase yang diterapkan antara input plus dan minus. Angka 14.3b menunjukkan aksi yang sama yang dihasilkan ketika sinyal yang diterapkan diterapkan ke input, perbedaan sinyal menjadi Vi1-Vi2.



-Output Berujung Ganda

        Gambar 14.4. Masukan diterapkan ke salah satu masukan akan menghasilkan keluaran
dari kedua terminal keluaran, keluaran ini selalu berlawanan dalam polaritas.


Gambar 14.5 menunjukkan masukan berujung tunggal dengan keluaran berujung ganda.


Gambar 14.6 menunjukkan operasi yang sama dengan satu keluaran yang diukur
Gambar 14.7 menunjukkan input diferensial, diferensial output. Input diterapkan antara input dua terminal dan output diambil dari antara dua terminal output. Ini adalah operasi diferensial.


-Operasi Mode Umum
       Ketika sinyal input yang sama diterapkan ke kedua input, hasil operasi mode umum, seperti yang ditunjukkan pada Gambar 14.8. Idealnya, kedua masukan tersebut secara sama, dan sejak mereka menghasilkan sinyal polaritas yang berlawanan pada keluaran, sinyal dibatalkan, mengakibatkan Keluaran 0-V. Praktis, sinyal keluaran yang kecil akan dihasilkan.


-Penolakan Mode Umum

        Fitur penting dari koneksi diferensial adalah bahwa sinyal yang berlawanan pada input sangat keluar, sedangkan sinyal yang umum untuk input hanya sedikit. menggunakan (apapun sinyal input yang tidak diinginkan) umumnya umum untuk input kedua, koneksi cenderung memberikan input atenuasi yang tidak diinginkan sambil memberikan peningkatan keluaran dari sinyal yang diterapkan ke masukan. Fitur operasi ini, disebut sebagai penangguhan mode umum.


EXAMPLE 14.1


Dari pengukuran yang ditunjukkan pada Gambar 14.9a, menggunakan prosedur pada langkah 1 di atas, di peroleh

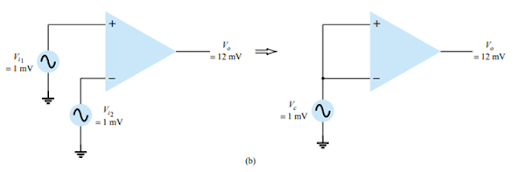

Pengukuran yang ditunjukkan pada Gambar 14.9b, menggunakan prosedur pada langkah 2 di atas, didapatkan



Menggunakan Persamaan. (14.4), nilai CMRR adalah


yang juga bisa dinyatakan sebagai


rtinya, komponen sinyal yang berlawanan akan tampak sangat terlihat pada keluaran, sedangkan komponen sinyal yang berada dalam fase sebagian besar akan menampilkan sehingga penguatan mode umum, Ac, sangat kecil. Idealnya, file nilai CMRR tidak terbatas. semakin besar nilai CMRR, semakin baik operasi rangkaiannya.


Pilihan Ganda

1. Sebuah penguat op-amp non inverting dengan penguatan 10 kali, jika sumber tegangab kurng lebih 15V dan Vin = 2V , maka menghasilkan tegangan output

a. 20V

b. -13.5V

c. 13.5V

d. 14. 5V

e. - 20V

Jawaban : a

Vout = A * Vin

        = 10 * 2

        = 20V

2. Sebuah penguat inverting mempunyai nilai Rf = 1MΩ dan Rin = 100kΩ, maka menghasilkan penguatan

a. - 10 kali

b. 10 kali

c. -100 kali

d. 100 kali

e. -1000 kali

Jawaban : a

A = (Rf/Rin)

    = -(10^6 / 10^5)

    =  -10kali


Problem

1. Apa itu amplifier?

Amplifier adalah rangkaian elektronika yang digunakan untuk memperkuat atau memperbesar sinyal output pada suara.
Untuk poin-poin yang perlu diketahui seperti ini:

  • Amplifier dapat meningkatkan sinyal audio yang berbentuk analog dari sumber suara kecil sebagai input-nya menjadi lebih besar untuk ouput-nya.
  • Untuk dapat memperoleh input-nya, digunakan alat tranduser seperti mikrofon yang dapat mengkonversikan suara menjadi listrik.
  • Sinyal listrik yang bertipe AC atau arus bolak-balik kemudian diperkuat lagi tegangannya, sehingga menjadi output menjadi lebih besar. Biasanya, besaran penguatannya disebut gain.

2. Apa saja funsi - fungsi amplifier?

1. Menyesuaikan Suara Keluaran (Output)
2. Dapat Mengatur Karakteristik Suara
3. Sebagai Penguat Suara


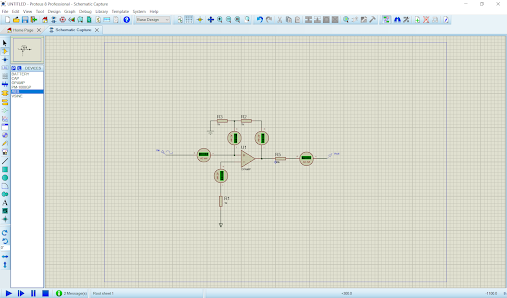

 4.percobaan[kembali]







 5.Video [kembali]


 6.link download[kembali]

Download gambar

Download HTML

Download Video
