SUB CHAPTER 5.3

KARAKTERISTIK TRANSFER

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

Untuk menyelesaikan tugas elektronika yg diberi oleh bapak Darwison,M.t
Untuk memahami materi sub-chapter 5.3
Menyelesaikan masalah yang berhubungan dengan materi sub-chapter 5.3

2. alat dan bahan [kembali]

Alat Yang Digunakan

a. Batteray

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

Bahan Yang Digunakan

b. Diode

Dioda adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan berfungsi untuk mengalirkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya.

c. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.

Cara menghitung nilai resistansi resistor dengan gelang warna:

1. Masukkan angka langsung dari kode warna gelang pertama

2. Masukkan angka langsung dari kode warna gelang kedua

3. Masukkan angka langsung dari kode warna gelang ketiga

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

3.Dasar teori [kembali]

KARAKTERISTIK TRANSFER

Penurunan Untuk transistor BJT, arus keluaran IC dan arus pengontrol masukan IB dihubungkan dengan beta, yang dianggap konstan untuk analisis yang akan dilakukan.

bentuk persamaan yaitu:

Dalam Persamaan. (5.2) ada hubungan linier antara IC dan IB. Gandakan level IB dan

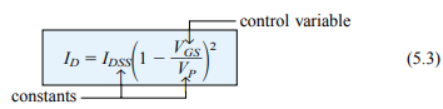

IC akan meningkat dengan faktor dua juga. namun, hubungan linier ini tidak ada antara keluaran dan masukan jumlah JFET. Hubungan antara ID dan VGS ditentukan oleh Shockley's persamaan:

Karakteristik transfer yang ditentukan oleh persamaan Shockley tidak terpengaruh oleh jaringan tempat perangkat digunakan.

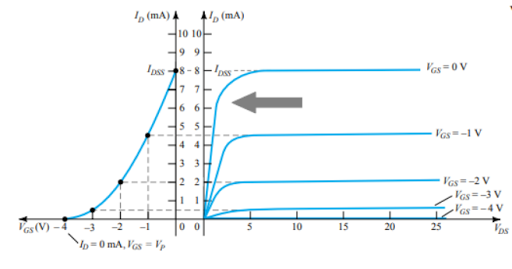

Gambar 5.15 Mendapatkan file transfer kurva dari saluran pembuangan karakteristik.

Ketika VGS VP 4 V, arus drain adalah nol miliampere, menentukan yang lain titik pada kurva transfer. Itu adalah:

Menerapkan Persamaan Shockley

Mengganti VGS 0 V

Mengganti hasil VGS VP

Untuk karakteristik drain pada Gambar 5.15, jika kita mengganti VGS 1 V

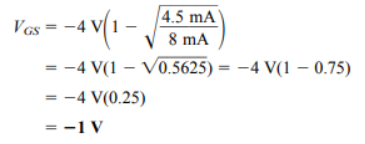

Mari kita uji Persamaan. (5.6) dengan mencari level VGS yang akan menghasilkan arus drain

4,5 mA untuk perangkat dengan karakteristik Gambar 5.15.

Metode Singkatan

Karena kurva transfer harus sering diplot, itu akan sangat menguntungkan memiliki metode singkat untuk memplot kurva dengan cara tercepat dan paling efisien sambil mempertahankan tingkat akurasi yang dapat diterima. Format Persamaan. (5.3) adalah

sedemikian rupa sehingga level VGS tertentu akan menghasilkan level ID yang dapat diingat

berikan titik plot yang diperlukan untuk membuat sketsa kurva transfer. Jika kami menentukan VGS menjadi setengah dari nilai pinch-off VP, tingkat ID yang dihasilkan adalah sebagai berikut, seperti yang ditentukan oleh persamaan Shockley:
