Laporan Akhir Percobaan 2
1. Merangkai dan menguji aplikasi output pada mikrokontroller Arduino
2. Merangkai dan menguji input pada mikrokontroller Arduino
3. Merangkai dan menguji I/O pada mikrokontroller Arduino
A. Alat
a). Instrument
Multimeter
b). Probes
B. Bahan
Resistor
a). Komponen Input
b). Komponen Output

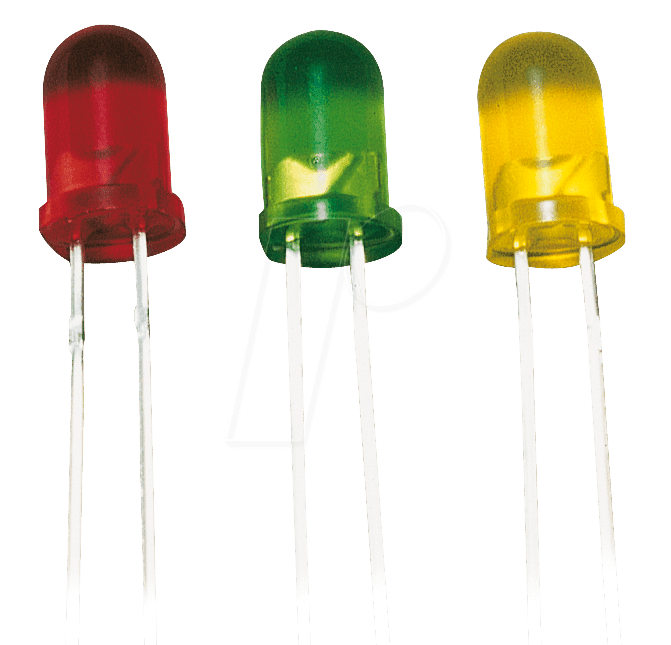

LED
Seven Segment
c). Komponen Lainnya
-Mikrokontroler
Modul Arduino
Pada percobaan ini menggunakan sebuah komponen arduino uno yang dihubungkan pada sebuah seven segmen common Anoda, dan 2 buah LED yang bewarna kuning dan merah. Pada percobaan ini Seven segmen akan menampilkan angka 17892011 yang mana sebelum seven egmen hidup LED nya berwarna kuning namun semua angkanya sudah tertampilkan maka lampu merahnya akan hidup. untuk menjalankan rangkaian ini maka menggunakan suatu program yang dibuat pada arduino uno IDE.yang terdiri dari void setup artinya sungsi akan dieksekusi sekal dan menggunakan pinmode berupa pin 2 sampai 9 pada pin arduino uno,lalu terdapat void loo[ untuk mengeksekusi fungsi secara berulang sesuai dengan kondisi yang diinginkan, yang mana karena menggunakan common anoda maka kita mensetb agar sven segmena aktiv pada saat diberi logika 00 atau LOW.p
1. Analisa bagaimana pengaruh besar resistor terhadap cahaya LED? Jelaskan menggunakan rumus atau ilustrasi ?
jawab:
Resistor memberikan pengaruh besar terhadap cahaya LED, yang mana ketika kita menghubungkan LED secara langsung dengan rangkaian power supply maka LED dapat rusak karena kelebihan arus dan tegangan atau bisa terbakar. Untuk mengurangi arus yang berlebihan mengalir pada LED, maka digunaka resistor sebagai penahan arus supaya LED bisa menyala tetapi tidak rusak karena arusnyang berlebih. Untuk mengetahui pengaruhnya maka kkta bisa menggunakan rumus
R=V/I = Vs-Vled/I
dengan keterangan:
V=Tegangan input (v)
Vled= Tegangan LED
I= Arus maju LED (ampere)
Sehingga semakin besar nilai ohm resistor maka akan semakin besar juga nilai tahananya, melalui rumus diatas kita bisa mendpatkan nilai standar dari resistor yaitu sekitar 220 ohm.
contoh ilustrasinya yaitu:jika kita memisalkan nilai resistor sebesar 220 ohm kita berikan pada suatu rangkaian LED yang dilalui tegangan 5 volt maka nyala lampunya akan terang dibandingkan kita memberikan tahanan sebesar 700 ohm. sehingga besar resistot sangat mempengaruhi cahaya yang dihasilkan LED.
2. Apakah bisa menggunakan pin Analog (A0-A5) untuk mengeluarkan output digital? Jelaskan alasannya.
Jawab:
Pada arduino uno pin analog nya ditandai dengan pin(A0-A5). Pin analog A0-A5 ini biasanya digunakan untuk output analog namun bisa juga juga digunakan untuk mengeluarkan output digital , yaitu dengan menggunakan Analog tu digital converter(ADC).Converter ini mengubah nilai analog berbentuk sinyal voltase ke dalam bentuk digital/angka supaya nilai analog ini dapat digunakan sesuai kebutuhan. Kita dapat mengakses dan menerima data yang berupa sinyal analog dengan fungsi analogRead(i)untuk membaca sinyal yang diinputkan lalu fungsi digitalWrite() untuk memberi nilai HIGH/LOW, jika pin telah dikonfigurasi sebagai output dengan pinMode() maka tegangan akan diatur ke nilai 5 volt untuk HIGH dan 0 volt untuk kondisi LOW.
Contohnya : ketika kita mengukur sensorvalue potensiometer yang dihubungkan dengan arduino dengan output led, maka semakin besar nilai sensorvalue potensiometer semakin kecil waktu lampu led berkedip (aktiv high dan low nya).
3. Analisa, apa maksud dari Pin Common pada Seven Segement? Apa yg terjadi jika salah satu pin common tidak dihubungkan? Jelaskan mengapa hal tersebut terjadi.
Jawab:
Pada Seven segmen terdapat 2 pin common yaitu pin coomon anoda dan coommon katoda.
- Common anoda adalah kode yang terhubung dalam semua anoda LED pada seven segmen yang diberi tegangan VCC, sedangkan kaki katoda akan menjadi input katoda untuk masing" seven segmen.Seven segmen anoda akan aktiv pada saat diberikan tegangan rendah (0)atau disebut aktiv low
- Common katoda adalah pin yang terhubung dengan semua kaki katoda pada seven segmen yang mana dihubungkan pada terminal -/ground. sedangkan kaki lainnya menjadi input untuk masing-masing seven segmen. comoon katoda akan aktiv pada saat diberikan logika 1(aktiv hight)
Jika salah satu pin commonn tidak dihubungkan maka LED pada seven segmen tetap bisa hidup karena fungsi dari kedua input seven segmen sama dan keduanya saling terhubung. jika salah satu nya suah terhubung ke vcc pada common anoda atau salah satu inputnya terhubung ke ground pada common katoda maka terpenuh syarat untuk mengaktivkan 7 seven segmen
